图纸下载


下方链接为EPLAN软件部件库,以便能够帮助您高效进行电气设计。


  • NDM3E系列塑壳产品部件库




  • 解压分卷文件的操作方法

1)将4个分卷压缩文件放入同一文件夹下。

2)右击任意一个分卷压缩文件,在弹出的右键菜单中选择"解压到当前文件夹"。

3)耐心等待解压完成即可。


*Eplan导入部件库的操作方法:

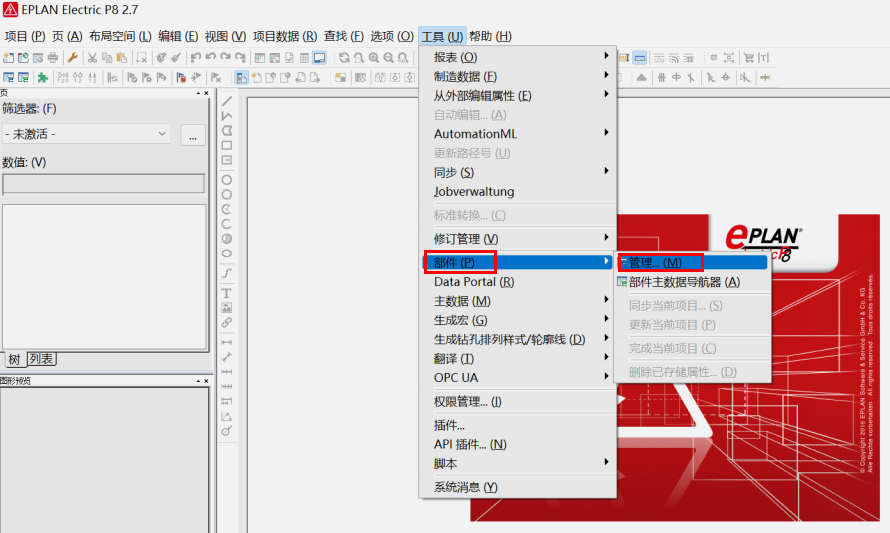

1)打开Eplan软件,界面上方的菜单栏中点击“工具”选项,出现下拉框。



2)在下拉框中点击“部件”选项,子下拉框中选择“管理”选项。

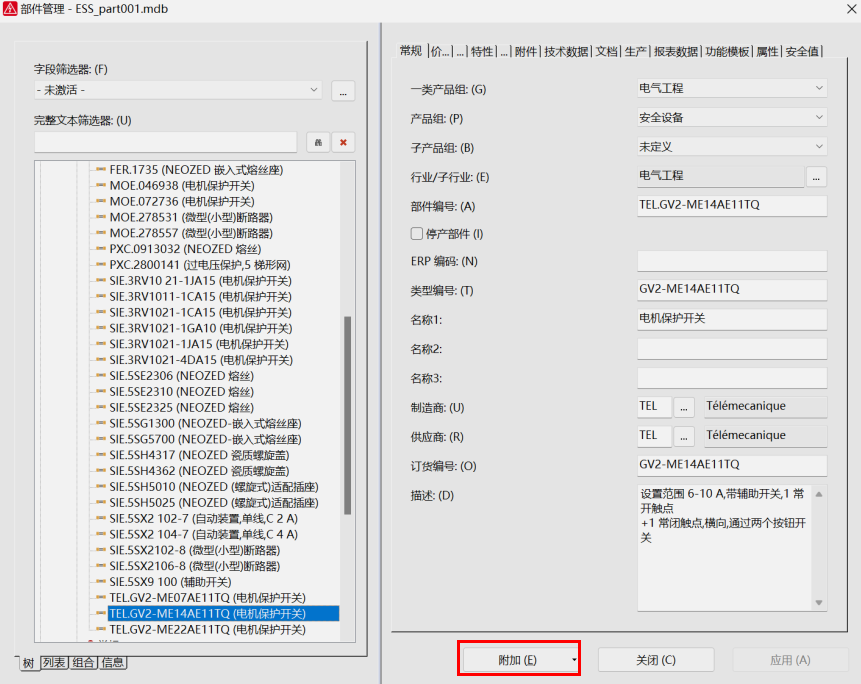

3)在弹出部件管理窗口的底部点击“附加”按钮,下拉框选择“导入”选项。

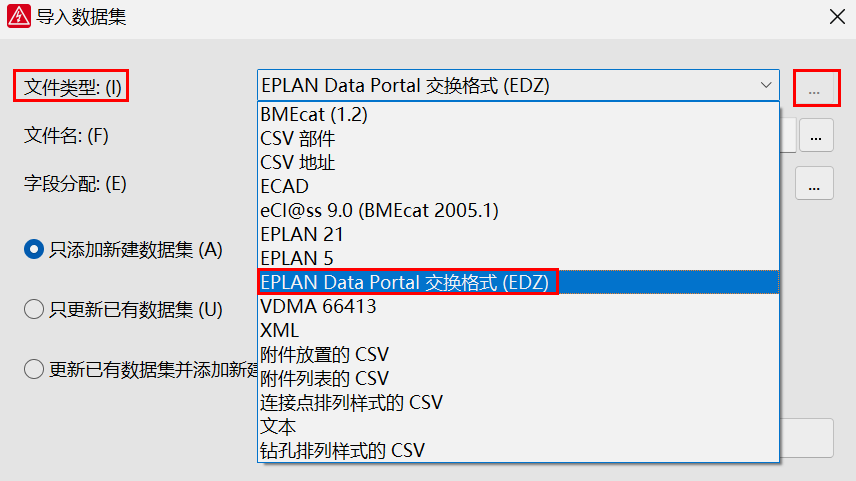

4)导入数据集对话框中点击“文件类型”的 ... 按钮后选择“EDZ格式”。

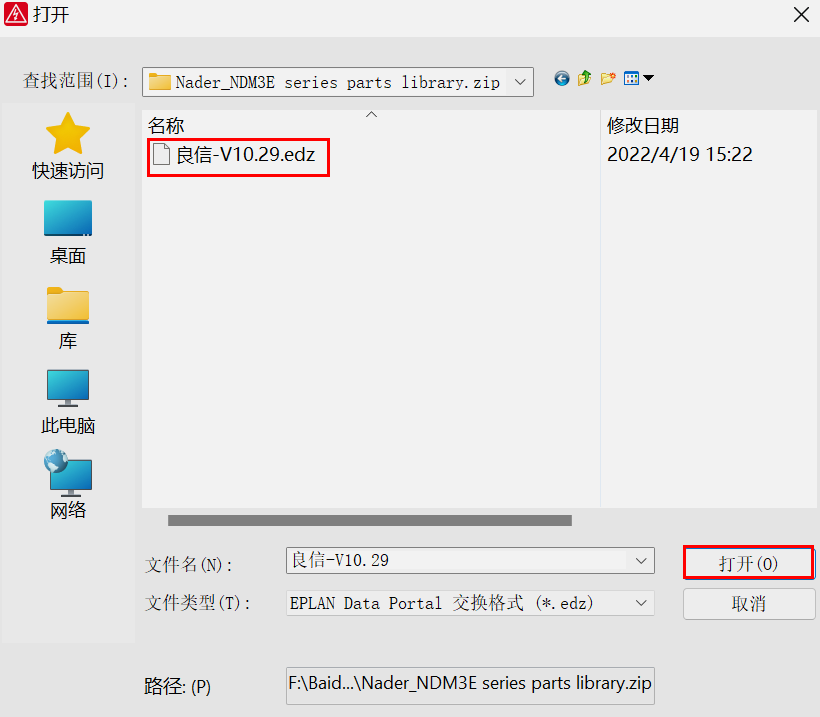

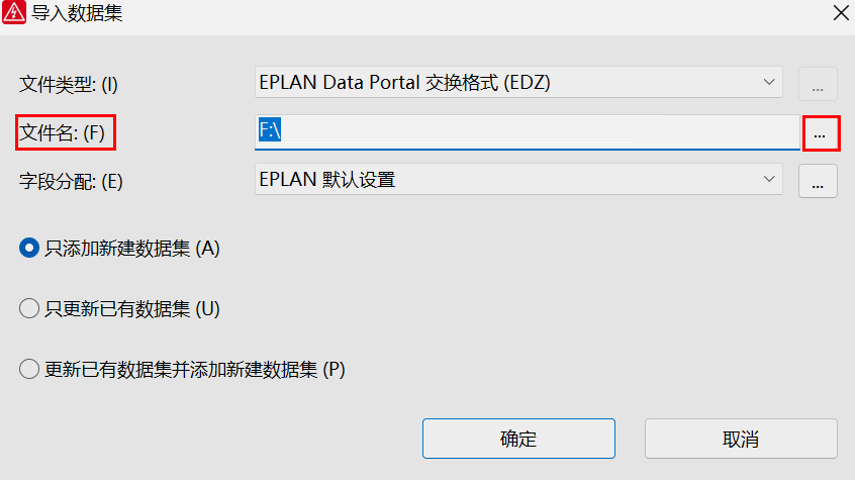

点击“文件名”的 ... 按钮进入到文件添加页面,选中需要导入的部件,点击右下角的“打开”按钮。

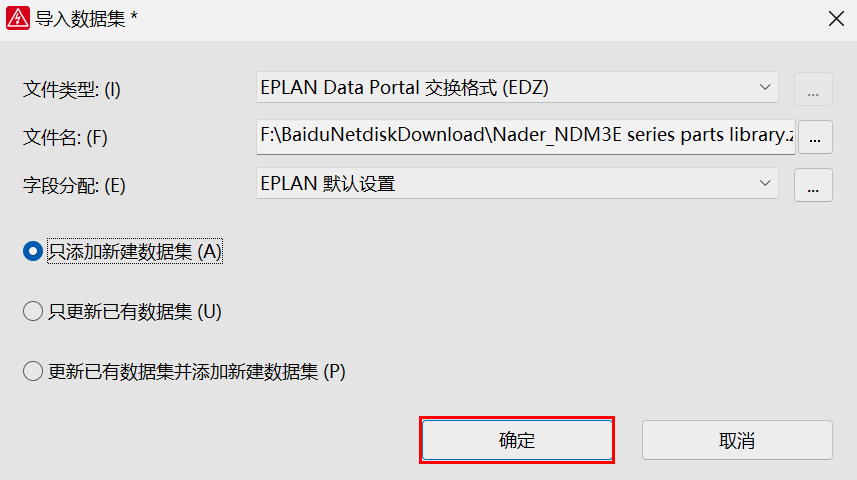

5)在导入数据集窗口底部点击“确定”即可。

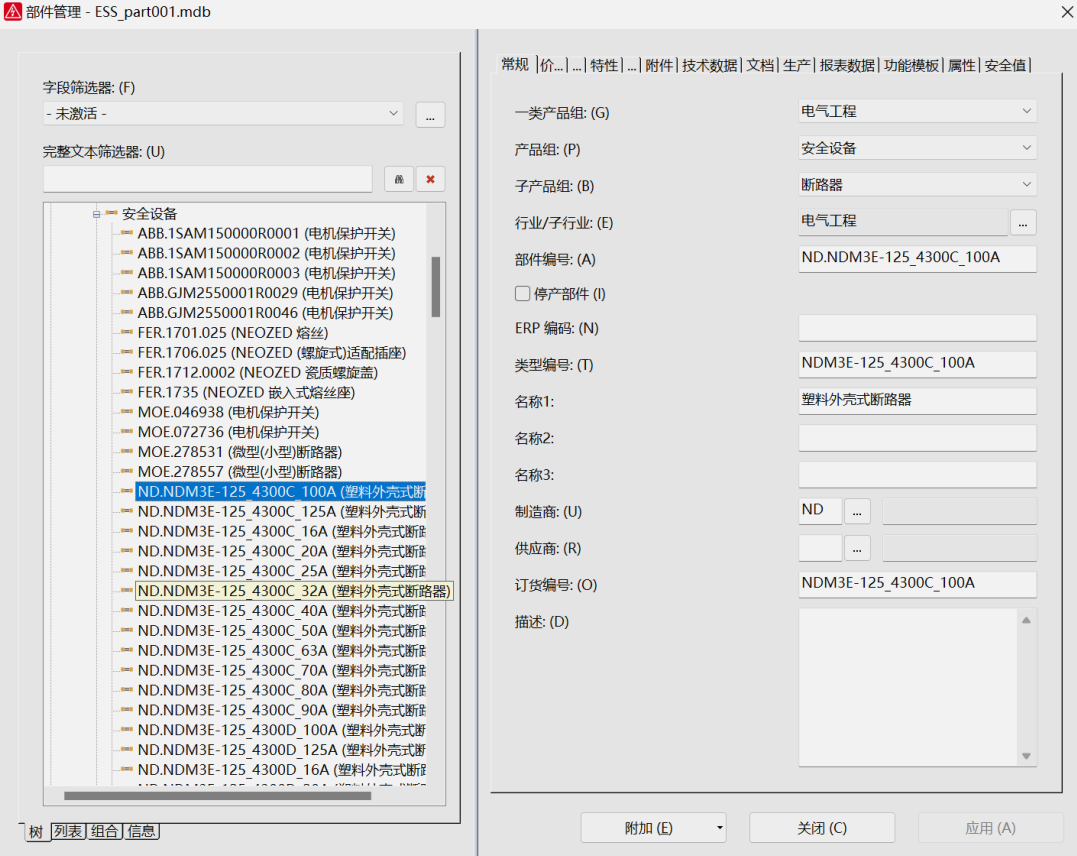

6)部件库导入成功。
